개인 프로젝트로 만들고 있는 Vulkan 렌더링 엔진 OGHypeEngine에 VK_KHR_ray_tracing_pipeline 기반 패스 트레이서를 구현했습니다. glTF 샘플 모델인 DragonAttenuation의 유리 드래곤 — 투명한 재질에 두께에 따른 볼륨 감쇠가 들어간 모델 — 을 제대로 렌더링하는 것이 목표였습니다.

Vulkan RT 확장의 기초적인 사용법(BLAS는 무엇인가 같은)은 다루지 않습니다. 그건 이미 좋은 자료가 많으니, 여기서는 왜 그렇게 짰는지에 집중하겠습니다.

1. RHI에 레이트레이싱 얹기

엔진은 그래픽 API 중립 RHI 계층을 두고 그 아래에 Vulkan 백엔드를 두는 구조입니다. 레이트레이싱도 같은 원칙을 따랐습니다. 샘플 코드는 OgAccelStructureHandle, OgRayTracingPipelineDescriptor 같은 중립 타입만 보고, Vulkan 세부사항은 백엔드에 가둡니다.

레이트레이싱은 확장이라 지원 여부 판정이 먼저입니다. 확장 존재 여부만 보면 안 되고 함수 포인터가 실제로 로드됐는지까지 확인해야 합니다.

if (!_vulkanDevice->HasExtension(VK_KHR_ACCELERATION_STRUCTURE_EXTENSION_NAME) ||
    !_vulkanDevice->HasExtension(VK_KHR_RAY_TRACING_PIPELINE_EXTENSION_NAME) ||
    !_vulkanDevice->HasExtension(VK_KHR_RAY_QUERY_EXTENSION_NAME))
{
    LOGD(OG_ID, "Ray tracing extensions not available");
    return;
}

if (!_vulkanDevice->vkCreateAccelerationStructureKHR ||
    !_vulkanDevice->vkCmdTraceRaysKHR ||
    !_vulkanDevice->vkGetRayTracingShaderGroupHandlesKHR ||
    /* ... */)
{
    LOGD(OG_ID, "Ray tracing function pointers not loaded");
    return;
}

_rayTracingSupported = true;

여기서 걸리면 조용히 래스터라이저로 돌아가면 됩니다. 확장은 있는데 포인터 로드가 빠져서 뒤늦게 널 크래시로 만나는 것보다, 초기화 시점에 한 번에 판정하는 편이 훨씬 낫습니다.

2. 가속 구조: 통합 버퍼와 인덱스 배달 문제

BLAS는 메시 단위로 하나씩 만들고, glTF 노드 인스턴스마다 TLAS 엔트리를 만듭니다. 정점·인덱스 데이터는 프리미티브별로 쪼개지 않고 전부 하나의 큰 버퍼로 합칩니다.

for (const auto& geom : _geometries)
{
    GPUGeometryInfo info;
    info.vertexOffset = static_cast<uint32_t>(allVertices.size());
    info.indexOffset  = static_cast<uint32_t>(allIndices.size());
    info.materialIndex = geom.materialIndex;

    allGeometryInfos.push_back(info);
    allVertices.insert(allVertices.end(), geom.cpuVertices.begin(), geom.cpuVertices.end());
    allIndices.insert(allIndices.end(), geom.cpuIndices.begin(), geom.cpuIndices.end());
}

버퍼를 하나로 합치면 descriptor 개수가 지오메트리 수와 무관하게 고정된다는 장점이 있습니다. 대신 셰이더가 “지금 맞은 삼각형이 이 거대 버퍼의 어디쯤인가”를 알아야 하는 문제가 생깁니다.

Vulkan RT가 hit 셰이더에 공짜로 주는 정보는 gl_InstanceCustomIndexEXT(TLAS 인스턴스마다 CPU가 심어둔 24비트 값), gl_GeometryIndexEXT(BLAS 안에서 몇 번째 지오메트리인가), gl_PrimitiveID(그 지오메트리 안에서 몇 번째 삼각형인가) 정도입니다.

그래서 TLAS 인스턴스를 만들 때 instanceCustomIndex에 그 메시의 첫 지오메트리 전역 인덱스를 넣습니다.

tlasInst.instanceCustomIndex = meshBlas.primitiveOffset; // 이 메시의 첫 geometry 전역 인덱스

그러면 셰이더에서 둘을 더하는 것만으로 오프셋 테이블을 찾아갈 수 있습니다.

GeometryInfo geomInfo = geometryInfoBuffer.geometryInfos[
    gl_InstanceCustomIndexEXT + gl_GeometryIndexEXT];

uint i0 = indexBuffer.indices[geomInfo.indexOffset + gl_PrimitiveID * 3 + 0];
// ...
Vertex v0 = vertexBuffer.vertices[geomInfo.vertexOffset + i0];

간접 참조 한 번으로 정점·재질에 모두 도달합니다. 이 인덱스 배달 경로는 틀렸을 때 증상이 아주 고약합니다. 크래시가 아니라 엉뚱한 재질과 노멀이 섞인 그럴듯한 그림이 나오거든요. BLAS별 firstGeometryIndex를 LOGD로 찍어두면 검증이 훨씬 쉽습니다.

버퍼 usage 플래그도 함정입니다. AS 빌드 입력으로 쓰려면 SHADER_DEVICE_ADDRESS와 ACCEL_STRUCTURE_BUILD_INPUT이 반드시 필요합니다. 빠뜨리면 validation layer가 잡아주긴 하지만, 켜두지 않았다면 한참 헤맵니다.

3. SBT는 버퍼 하나로

Shader Binding Table은 raygen / miss / shadow miss / hit 네 그룹이지만, 버퍼는 하나만 만들고 오프셋으로 나눠 씁니다.

[ raygen ][ miss ][ shadowMiss ][ hit ]
     0        1×A       2×A        3×A     (A = handleSizeAligned)

sbt.raygenSBT = _raygenSBT;  sbt.raygenOffset = 0;         sbt.raygenSize = aligned;
sbt.missSBT   = _missSBT;    sbt.missOffset   = 1 * aligned;
sbt.missSize  = 2 * aligned;  // miss 2개(primary + shadow)가 연속
sbt.hitSBT    = _hitSBT;     sbt.hitOffset    = 3 * aligned;

missSize가 2 * aligned인 게 포인트입니다. traceRayEXT의 miss 인덱스(마지막에서 두 번째 인자)로 0이면 primary miss, 1이면 shadow miss가 선택되도록 두 핸들을 연속 배치했습니다.

정렬 값은 반드시 디바이스에서 조회해야 합니다(shaderGroupHandleAlignment). handleSize를 그대로 stride로 쓰면 특정 GPU에서만 깨지는, 제일 만나기 싫은 종류의 버그가 됩니다.

4. 경로 추적은 raygen이 전담한다

이 구현의 뼈대가 되는 결정입니다.

closest hit은 셰이딩하지 않는다. 표면 정보만 payload에 담아 돌아온다. 경로 추적은 raygen의 for 루프가 전담한다.

closest hit 셰이더는 정점 보간과 재질 조회까지만 하고 끝냅니다.

// 표면 정보만 payload로 반환 — 셰이딩과 경로 연장은 raygen의 패스 트레이싱 루프에서 수행
payload.position   = position;
payload.hitT       = gl_HitTEXT;
payload.normal     = normal;
payload.transmission = material.transmissionFactor;
payload.baseColor  = baseColor.rgb;
payload.ior        = material.ior;
payload.emissive   = material.emissiveFactor.rgb;
payload.attenuationDistance = material.attenuationDistance;
payload.attenuationColor    = material.attenuationColor.rgb;

사실상 레이 하나짜리 G-buffer입니다. 그리고 raygen이 루프를 돕니다.

vec3 radiance = vec3(0.0);
vec3 throughput = vec3(1.0);

for (uint bounce = 0u; bounce <= ubo.maxBounces; ++bounce)
{
    payload.hitT = -1.0;
    traceRayEXT(topLevelAS, gl_RayFlagsOpaqueEXT, 0xff, 0, 0, 0,
                origin, 0.001, dir, 10000.0, 0);

    if (payload.hitT < 0.0) {            // miss → 하늘 수집 후 종료
        radiance += throughput * skyColor(dir);
        break;
    }

    radiance += throughput * payload.emissive;
    // ... 재질에 따라 dir/origin/throughput 갱신 ...
}

throughput은 지금까지 경로가 살아남으며 곱해온 감쇠, radiance는 수집한 빛의 누적입니다. 매 바운스마다 origin과 dir을 갱신해 다음 세그먼트로 넘어갑니다.

이 구조를 택한 이유는 세 가지입니다.

첫째, 셰이더 재귀는 하드웨어 자원입니다. closest hit 안에서 다시 traceRayEXT를 부르는 구조라면 파이프라인 생성 시 그만큼 maxRecursionDepth를 요구해야 하고, 드라이버는 그 값을 근거로 스택을 잡습니다. 디바이스가 보장하는 maxRayRecursionDepth는 생각보다 작을 수 있어(스펙 최소 보장은 1입니다) 깊은 재귀를 전제한 파이프라인은 이식성이 떨어집니다.

여기서는 traceRayEXT가 raygen에서만, 그것도 루프의 같은 위치에서만 호출됩니다. 덕분에 요구 깊이는 2면 충분합니다.

rtPipeDesc.maxRecursionDepth = 2; // 패스 트레이싱 루프는 raygen에서만 trace (재귀 없음)

2인 이유는 그림자 레이 한 단계 때문입니다.

둘째, 경로 분기가 폭발하지 않습니다. 유리 표면에서 반사와 굴절 양쪽으로 레이를 갈라 보내면 깊이 N에서 레이가 2^N개가 됩니다. 루프 구조에서는 프레넬을 확률로 써서 둘 중 하나만 고르므로 레이 개수가 항상 1개로 유지됩니다(다음 절).

셋째, 경로 전체가 한 함수 안에 펼쳐집니다. NEE, 러시안 룰렛, 볼륨 감쇠처럼 “경로의 이력”을 알아야 하는 기법들이 그냥 루프 안의 지역 변수로 해결됩니다. 재귀 구조였다면 payload에 상태를 욱여넣어야 했을 것들입니다.

5. 유리: 프레넬 확률 샘플링과 Beer-Lambert

유리 표면에서는 반사와 굴절 중 하나만 고릅니다. 프레넬 값을 혼합 비율이 아니라 선택 확률로 씁니다.

float ior = payload.ior <= 0.0 ? 1.5 : payload.ior;
float eta = backface ? ior : (1.0 / ior);
vec3 refr = refract(dir, faceN, eta);

float f0 = pow((1.0 - ior) / (1.0 + ior), 2.0);
float fres = f0 + (1.0 - f0) * pow(clamp(1.0 - abs(NdotD), 0.0, 1.0), 5.0);
bool tir = dot(refr, refr) < 0.0001;   // refract()는 전반사 시 0 벡터를 반환

if (tir || randomFloat() < fres) {
    dir = reflect(dir, faceN);
    origin = payload.position + faceN * 0.001;
} else {
    dir = refr;
    origin = payload.position - faceN * 0.001;
    throughput *= payload.baseColor;    // glTF 스펙: 투과광은 baseColor로 틴트
}

레이 하나로 유지되지만, 여러 프레임에 걸쳐 평균을 내면 기댓값은 정확한 프레넬 혼합에 수렴합니다. 몬테카를로의 이점을 그대로 가져오는 부분입니다.

세부 사항 두 가지. GLSL 내장 refract()가 전반사에서 0 벡터를 돌려주므로 TIR 판정을 따로 계산할 필요가 없습니다. 그리고 굴절일 때는 origin을 노멀 반대쪽으로 밀어야 self-intersection을 피할 수 있습니다.

볼륨 감쇠

DragonAttenuation 모델의 핵심은 이름 그대로 감쇠(attenuation) 입니다. 유리를 통과한 빛이 두께에 비례해 흡수되어 색이 진해지는 현상이죠.

루프 구조에서는 이게 놀랍도록 간단합니다. 뒷면(backface)에 맞았다는 건 방금 유리 내부를 지나왔다는 뜻이고, 그 거리는 payload.hitT에 이미 들어 있습니다.

float NdotD = dot(payload.normal, dir);
bool backface = NdotD > 0.0;
vec3 faceN = backface ? -payload.normal : payload.normal;

// 유리 내부를 지나온 세그먼트의 Beer-Lambert 감쇠
if (backface && payload.transmission > 0.0 && payload.attenuationDistance > 0.0)
{
    vec3 absorb = -log(payload.attenuationColor + 0.001) / payload.attenuationDistance;
    throughput *= exp(-absorb * payload.hitT);
}

glTF의 attenuationColor는 “attenuationDistance만큼 통과했을 때 남는 색”으로 정의됩니다. 그래서 흡수 계수는 로그를 취해 역산합니다. + 0.001은 완전 검정 감쇠색에서 log(0)이 터지는 걸 막는 가드입니다.

“이 레이가 지금 유리 안에 있는가”를 따로 추적할 필요 없이, 매 바운스 앞뒷면만 보면 된다는 게 핵심입니다.

6. NEE와 이중 계산 방지

디퓨즈 표면에서 코사인 반구 샘플링만으로 광원을 우연히 맞기를 기다리면 노이즈가 어마어마합니다. 그래서 Next Event Estimation — 표면마다 광원을 직접 조준하는 그림자 레이 — 을 씁니다.

문제는 여기서 발생합니다. NEE로 광원 기여를 이미 더했는데, 그 다음 바운스에서 레이가 우연히 광원에 또 맞으면 같은 빛을 두 번 세게 됩니다.

해결은 플래그 하나입니다.

// 직전 바운스가 카메라/스페큘러일 때만 광원 발광을 직접 수집
// (디퓨즈는 NEE가 담당 → 이중 계산 방지)
bool specularPath = true;

디퓨즈 바운스 뒤에는 specularPath = false, 유리(반사·굴절) 바운스 뒤에는 true로 둡니다. 광원 구체에 맞았을 때 specularPath가 참일 때만 발광을 수집하면, 디퓨즈 경로의 광원 기여는 오직 NEE만 담당하게 됩니다. 유리 너머로 보이는 광원이 제대로 밝게 보이는 것도 이 규칙 덕분입니다(유리 경로는 NEE 대상이 아니니까요).

한 가지 더. 광원은 씬 지오메트리로 넣지 않고 셰이더에서 해석적으로 판정합니다.

// 광원 구체와의 해석적 레이-구 교차
// (씬 지오메트리 대신 셰이더에서 판정 → 광원 이동 시 AS 재빌드 불필요)
float hitLightSphere(vec3 ro, vec3 rd)
{
    vec3 oc = ro - ubo.lightPos.xyz;
    float b = dot(oc, rd);
    float c = dot(oc, oc) - LIGHT_RADIUS * LIGHT_RADIUS;
    float h = b * b - c;
    if (h < 0.0) return -1.0;
    float t = -b - sqrt(h);
    return t > 0.001 ? t : -1.0;
}

광원을 메시로 넣었다면 위치를 바꿀 때마다 TLAS를 다시 빌드해야 합니다. UI 슬라이더로 광원을 끌고 다니고 싶은데 매 프레임 AS 재빌드는 곤란하죠. 구 하나쯤은 셰이더에서 푸는 게 훨씬 쌉니다. 유니폼 버퍼만 갱신하면 끝입니다.

NEE에서 광원 표면의 임의 점을 고르는 것도 같은 반경을 씁니다. 점광원이 아니라 면광원으로 근사되므로 그림자 경계가 부드러워집니다.

vec3 lightPoint = ubo.lightPos.xyz + randomUnitVector() * LIGHT_RADIUS; // 면광원 근사 → 부드러운 그림자

7. 그림자 레이 두 발과 cullMask

유리 그림자를 어떻게 할 것인가. 유리는 빛을 통과시키니 완전히 검은 그림자를 만들면 안 됩니다. 그렇다고 그림자 레이에서 유리를 통째로 무시하면 이번엔 아예 그림자가 없어집니다.

제대로 하려면 굴절 코스틱까지 시뮬레이션해야 하지만, 실시간에서는 과합니다. 그래서 그림자 레이를 두 발 쏘고 cullMask로 구분합니다.

// 그림자 레이 1: 불투명 물체만 (cullMask 0x01) → 가려지면 완전 차단
shadowHitValue = vec3(0.0);
traceRayEXT(topLevelAS, shadowRayFlags, 0x01, 0, 0, 1,
            shadowOrigin, 0.001, L, lightDist, 1);
vec3 shadowOpaque = shadowHitValue;

// 그림자 레이 2: 유리 포함 (cullMask 0xff) → 유리에만 가려지면 빛 일부 투과
shadowHitValue = vec3(0.0);
traceRayEXT(topLevelAS, shadowRayFlags, 0xff, 0, 0, 1,
            shadowOrigin, 0.001, L, lightDist, 1);
vec3 shadowFactor = shadowOpaque * mix(vec3(0.4), vec3(1.0), shadowHitValue);

이게 성립하려면 CPU 쪽에서 투과 재질을 가진 인스턴스의 마스크를 미리 빼놔야 합니다.

// 이 메시에 투과(유리) 재질이 있으면 그림자 레이(cullMask 0x01)에서 제외
tlasInst.mask = transmissive ? 0xFE : 0xFF;

0xFE는 하위 1비트만 0인 값입니다. 즉 유리는 0x01 마스크 레이에 걸리지 않고, 0xff 레이에는 걸립니다. 결과적으로:

상황 레이 1 (0x01) 레이 2 (0xff) 결과
아무것도 없음 통과 통과 완전 조명
유리만 가림 통과 차단 40% 밝기
불투명 물체가 가림 차단 차단 완전 그림자

0.4라는 숫자는 물리적 근거가 없는 눈대중입니다. 다만 “유리 그림자가 흐리게 진다”는 인상은 이 두 줄로 충분히 얻어집니다.

그림자 레이에는 플래그 세 개를 겁니다.

uint shadowRayFlags = gl_RayFlagsTerminateOnFirstHitEXT
                    | gl_RayFlagsOpaqueEXT
                    | gl_RayFlagsSkipClosestHitShaderEXT;

가려졌는지만 알면 되니 가장 가까운 교차점을 찾을 필요도, closest hit 셰이더를 실행할 필요도 없습니다. miss 셰이더가 shadowHitValue = vec3(1.0)을 쓰는지 여부만 보면 됩니다. 그림자 레이는 전체 레이 수의 상당 부분을 차지하므로 여기서 아끼는 게 큽니다.

8. 프로그레시브 누적을 이미지 한 장으로

패스 트레이싱은 프레임을 누적해야 노이즈가 걷힙니다. 정석은 선형 HDR 누적 버퍼를 따로 두고, 화면 출력용으로 톤매핑한 이미지를 별도로 쓰는 것입니다.

여기서는 버퍼를 하나만 씁니다. 인코딩을 가역으로 만들어 이미지 한 장이 두 역할을 겸하게 했습니다.

// 표시용 인코딩(Reinhard 톤매핑 + 감마). 역변환이 가능해서
// 하나의 이미지로 선형 공간 누적과 화면 표시를 겸한다
vec3 encodeDisplay(vec3 c)
{
    c = c / (c + vec3(1.0));
    return pow(c, vec3(1.0 / 2.2));
}

vec3 decodeDisplay(vec3 d)
{
    vec3 c = pow(d, vec3(2.2));
    c = min(c, vec3(0.999));
    return c / (vec3(1.0) - c);
}

Reinhard x/(1+x)의 역함수가 y/(1-y)라는 점을 이용했습니다. 누적은 이렇게 됩니다.

if (ubo.frameCount > 0)
{
    vec3 prevLinear = decodeDisplay(imageLoad(image, ivec2(launchID)).rgb);
    float weight = 1.0 / float(ubo.frameCount + 1);
    color = mix(prevLinear, color, weight);
}
imageStore(image, ivec2(launchID), vec4(encodeDisplay(color), 1.0));

읽어서 선형으로 되돌리고, 누적 평균을 내고, 다시 표시용으로 인코딩해 저장합니다. 가중치 1/(n+1)은 running average라 프레임 수에 무관하게 정확한 평균이 나옵니다.

정직하게 말하면 이건 절충안입니다. min(c, 0.999) 클램프에서 보이듯 아주 밝은 값은 왕복 과정에서 정밀도를 잃습니다. 렌더 타겟은 rgba32f라 포맷 자체의 여유는 있지만, Reinhard가 [0,1)로 압축하는 순간 하이라이트 구간의 유효 비트가 깎이니까요. 별도 누적 버퍼가 정답이고, 나중에 디노이저를 붙일 때는 어차피 선형 버퍼가 필요합니다. 다만 지금 단계에서는 리소스 셋 바인딩 하나와 이미지 하나를 아끼는 값어치가 있었습니다.

누적은 카메라가 움직이면 무효화됩니다.

glm::mat4 currentView = _camera->GetViewMatrix();
if (_previousViewMatrix != currentView)
{
    _frameCount = 0;
    _previousViewMatrix = currentView;
}

광원 위치, 바운스 수, SPP를 바꾸는 세터들도 전부 _frameCount = 0을 겁니다. 하나라도 빠뜨리면 이전 설정의 이미지가 새 설정과 섞여 유령처럼 남습니다.

9. 러시안 룰렛과 난수

경로를 고정 깊이에서 자르면 에너지가 사라져 어두워집니다. 러시안 룰렛은 확률적으로 자르되 살아남은 경로를 그 확률만큼 밝게 해서 기댓값을 보존합니다.

if (bounce > 3u)
{
    float p = clamp(max(throughput.r, max(throughput.g, throughput.b)), 0.05, 0.95);
    if (randomFloat() > p) break;
    throughput /= p;
}

throughput이 이미 작아진 경로 — 즉 화면에 거의 기여하지 않을 경로 — 가 먼저 죽습니다. 처음 3바운스는 무조건 통과시키는데, 초반 바운스는 기여가 크고 여기서 노이즈를 만들면 손해이기 때문입니다.

난수는 PCG 해시입니다.

uint pcg_hash(uint i)
{
    uint state = i * 747796405u + 2891336453u;
    uint word = ((state >> ((state >> 28u) + 4u)) ^ state) * 277803737u;
    return (word >> 22u) ^ word;
}

rngState = pcg_hash(launchID.y * 9277u + launchID.x * 1973u + ubo.frameCount * 26699u);

시드에 frameCount가 들어가는 게 중요합니다. 이게 없으면 매 프레임 같은 난수열을 써서 아무리 누적해도 노이즈 패턴이 그대로 고정됩니다.

10. 구현 시 걸리기 쉬운 지점

리사이즈 때 리소스 셋도 다시 만들어야 합니다. 렌더 타겟만 재생성하고 descriptor를 놔두면 이전 크기의 이미지에 기록하게 되어 GPU가 죽습니다.

// 리소스 셋이 이전 렌더 타겟 이미지를 그대로 참조하고 있으므로 함께 재생성한다.
// (재생성하지 않으면 새 크기로 TraceRays할 때 이전 크기의 이미지에 기록해 GPU 크래시)

정점 구조체는 scalar layout으로 다룹니다. vec3를 나열하면 std430 패딩 규칙에 걸려 C++ 구조체와 오프셋이 어긋납니다. GL_EXT_scalar_block_layout을 켜고 정점은 아예 float을 나열합니다.

struct Vertex {
    float px, py, pz;   // position
    float nx, ny, nz;   // normal
    float u, v;         // texCoord
    vec4  tangent;
};

명시적이고 못생겼지만, C++ 구조체와 1바이트도 어긋나지 않습니다. 셰이더-CPU 경계에서는 이 편이 안전합니다.

마치며

이 구현의 중심에는 하나의 원칙이 있습니다.

셰이더 재귀는 알고리즘을 표현하는 수단이 아니라 관리해야 할 하드웨어 자원이다.

closest hit을 “표면 정보를 채워 돌아오는 함수”로 두고 경로 추적 전체를 raygen 루프에 모아두면, 요구 재귀 깊이가 2로 끝날 뿐 아니라 NEE·러시안 룰렛·Beer-Lambert 감쇠가 전부 “루프 안에 몇 줄 추가”로 해결됩니다. 구조가 맞으면 기능이 싸집니다.

남은 과제는 명확합니다.

  • 디노이저 — SPP 1~4에서 쓸 만한 그림을 얻으려면 필수입니다. 별도 선형 누적 버퍼도 이때 같이 도입해야 합니다.
  • 제대로 된 BSDF — 지금 불투명 재질은 순수 램버시안입니다. metallic/roughness를 payload로 받아만 두고 쓰지 않고 있어서, GGX 기반 마이크로패싯으로 확장해야 합니다.
  • 다중 광원과 광원 샘플링 — 현재는 점광원 하나를 구로 근사한 게 전부입니다.
  • TLAS 갱신 — updateTLAS()가 아직 비어 있습니다. 동적 씬을 하려면 ALLOW_UPDATE 플래그와 함께 채워야 합니다.

렌더 결과

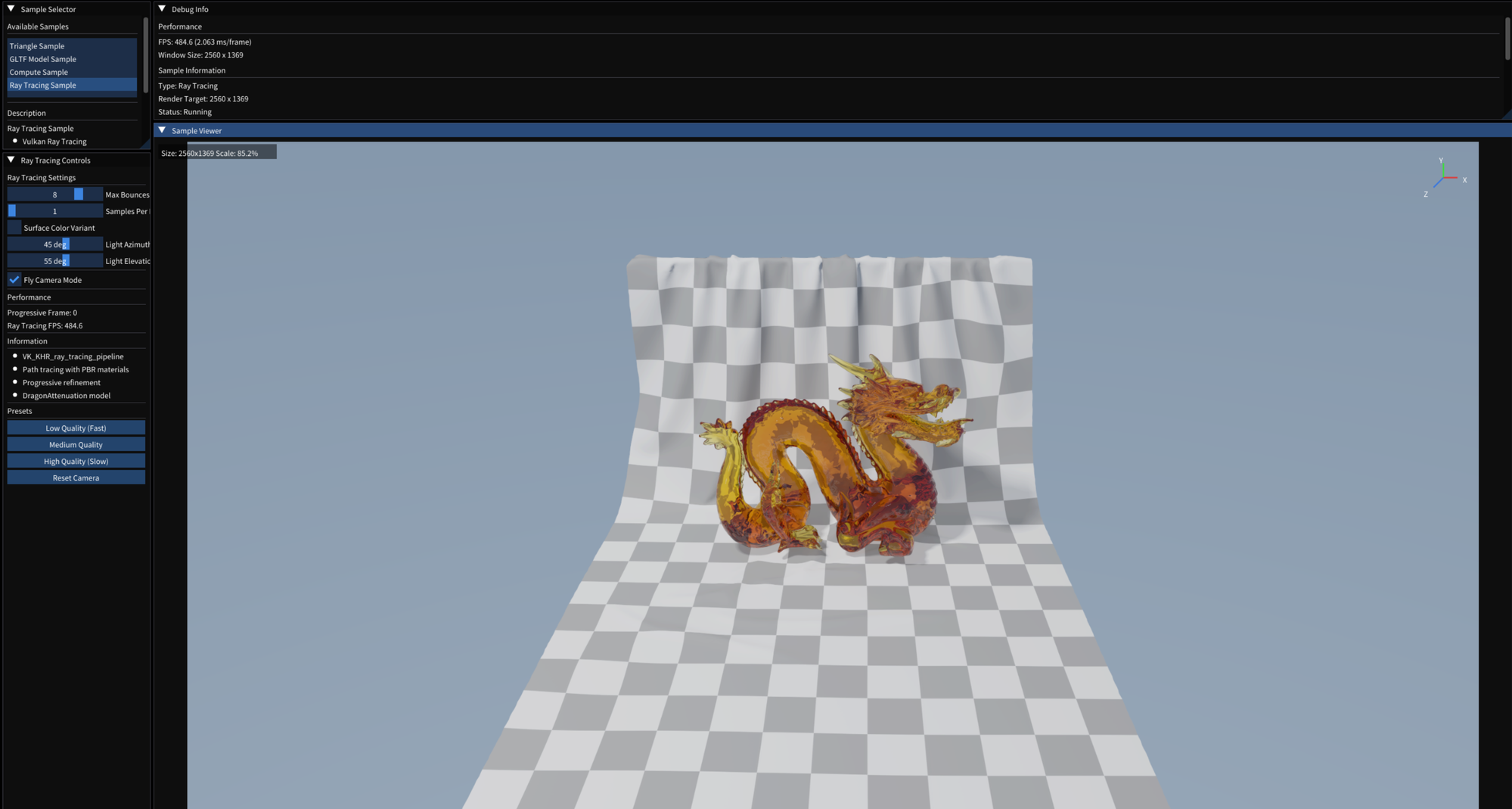

Ray Tracing Sample — DragonAttenuation 유리 드래곤

DragonAttenuation 유리 드래곤을 렌더링한 모습입니다. Beer-Lambert 감쇠로 두께가 두꺼운 부위일수록 색이 진해지는 것과, 유리 그림자가 완전히 검지 않고 흐리게 지는 것을 확인할 수 있습니다. 2560×1369 해상도, 최대 8바운스, SPP 1 기준 484 FPS(2.1 ms/frame)로 동작합니다.

전체 코드는 OGHypeEngine 저장소에서 볼 수 있습니다.
